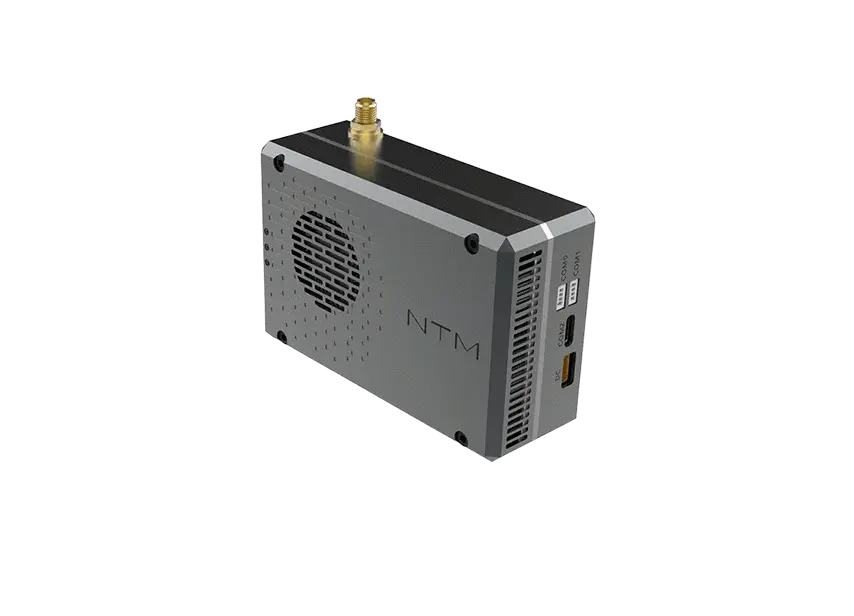

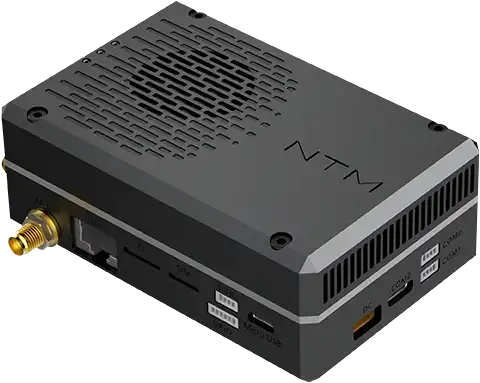

新田科技-5G图传控制盒（NX2 ）

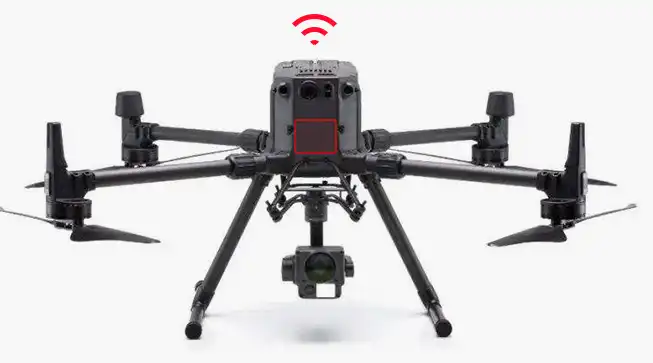

NX2 5G 图传控制盒，是一款为无人机等机械设备打造，具有超远程实时高清图传及实时控制功能的高性能5G 行业级机载通讯终端。

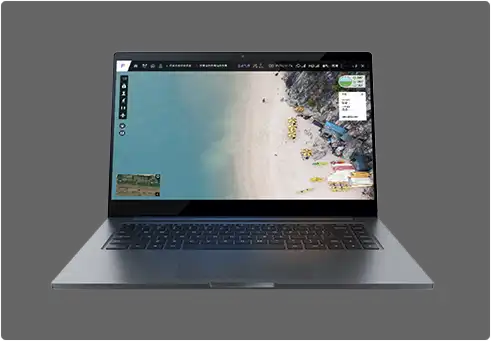

利用5G网络配合自研图像压缩和传输协议，使控制数据、图像数据直达透传，实现前端设备与操作中枢远程实时交互；配合云平台计算、云平台分发，赋予设备超强计算能力。

NX2 5G 图传控制盒PRO版具有更强机载计算能力，增加实时图像处理，AI计算，图像测绘，图形图像叠加等功能，机载计算终端不仅能直接控制无人机及吊舱，还能传至云端进行进一步的数据处理。

: 5G直达透传

利用5G低延时特点，采用自研直达透传网络协议（NTRTC），将5G和公网直接透传，无需固定IP地址，无需数据服务器，具有高带宽、低延时、低成本、免IT维护等优势。

: 强悍CPU

PRO 版本搭载强劲 ARM AI 多核SOC 处理系统，独立视频处理单元，提供21TOPS机载计算能力。支持机载AR功能、标注识别地面目标、自动计算、自动跟踪、自动飞行等。

高清图像 理想环境下支持 1080P 60pfs /4K 30pfs 视频传输，且具有强大的 QoS功能，画质自适应，保证视频在较差网络环境下依旧传输流畅。: 超低延时

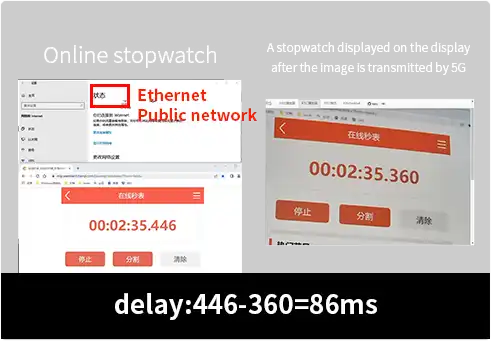

运行新田科技自研的传输协议（NTRTC），理想环境可实现端到端高清图传延时<100ms，飞行控制指令时延<30ms。

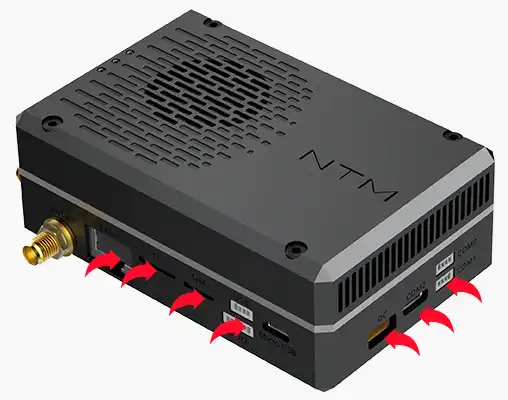

: 灵活拓展

提供多种接口以连接不同外部设备，强大的能力便于适应多种视频源与控制系统集合到单一平台，操作更便捷。接口方式：HDMI、RJ45 网络接口；两路MIPI；SIM卡，TF 卡，USB3.0、GPIO等。

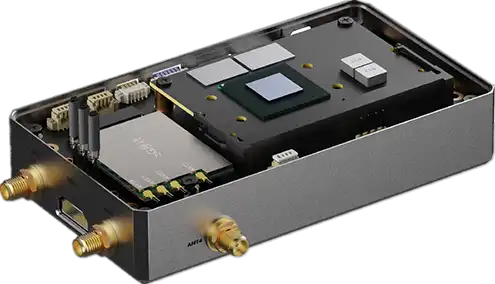

精湛设计 全铝合金外壳，内部采用铺层设计，保证了优异的结构强度与刚度。内置高效散热阵列，大面积散热鳍片配合风扇流场，大大提升冷却效率。: 性能稳定

采用 GB∕T38924.2-2020 标准，通过多项严苛测试，包括：高温测试、低温测试、低气压测试、振动测试、冲击测试、湿度测试、防水性测试、安全性测试、电磁兼容性测试和累计工作测试等。

规格参数

处理器	Quad-Core Arm®Cortex®-A57 MPCore processor
eMMC	16GB
内存	4GB
网络视频输入	千兆以太网 RJ-45 接口
视频输入	HDMI1.4
UART 接口	4PIN 1.25MM间距端子接口
USB2.0 接口	支持固件升级
可扩展接口	GPIO
5G 网络（兼容 4G）	5G （移动、联通、电信）；4G FDD-LTE（联通、电信）

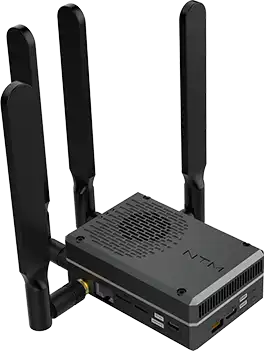

天线	4 根同轴电缆柱状全向天线
SIM卡类型	Nano SIM
Micro SD 卡槽	视频录像支持到 512G 存储空间
实时图传格式	720P 60fps/1080P 30fps/1080P 60fps /4K 30fps
图像编码格式	H.264、VP8
图像传输协议	NTRTCP
图像传输码流	3~25Mbps 网络自适应
网络输入视频格式	RTSP 图像码流<10Mbps
实时图传延时	<100ms (5G 网络，抖动<10ms,信号强度>-85dbm)
实时控制协议	SCTP
实时控制延时	<30ms
电源接口	XT-30
输入电源电压	DC9~24V
功耗	10~20W
重量	250g
体积	99X64X33mm
工作温度	0°~45°
机载AI能力（PRO版）	21TOPS
